CARDIV - system do badań wysiłkowych

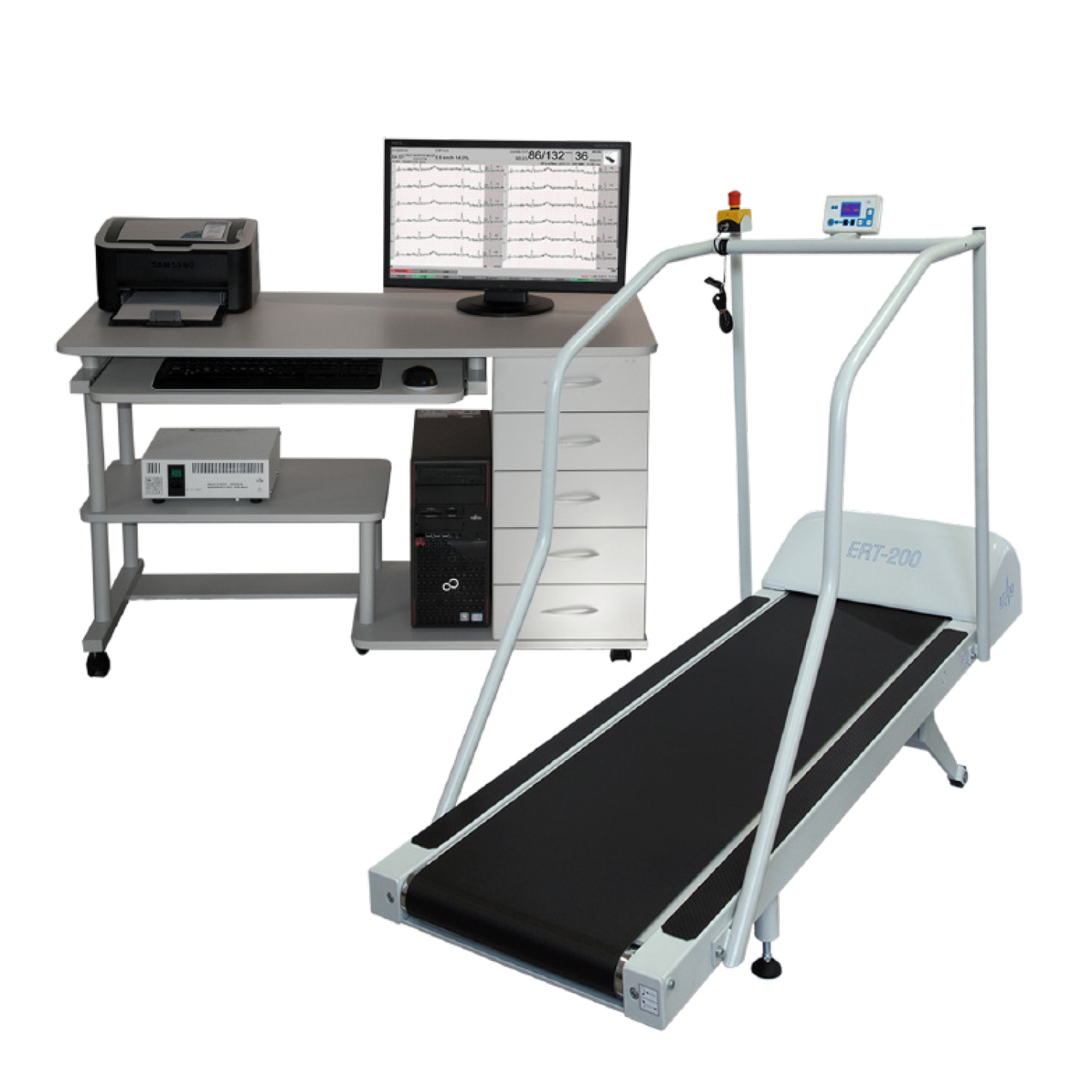

Elektrokardiograf Cardiv jest wielofunkcyjnym systemem urządzeń przeznaczonych do wykonywania diagnostycznych badań elektrycznej aktywności serca w czasie prób wysiłkowych lub spoczynkowych. Wykonywanie badań wysiłkowych jest możliwe zgodnie z klasycznymi lub tworzonymi przez użytkownika protokołami badań, przy współpracy z bezprzewodowym modułem EKG i urządzeniem do zadawania wysiłku: bieżnią ERT-200 lub cykloergometrem ERM-200.

Wysoka jakość zapisu EKG

Obwody wejściowe modułu pomiarowego oraz zastosowane oprogramowanie Cardiv gwarantują wysoką jakość prezentacji odprowadzeń EKG na ekranie i wydrukach.

Czytelny obraz przebiegu próby na ekranie

Podczas monitorowania próby wysiłkowej na ekranie prezentowane są: przebiegi EKG z 12 standardowych odprowadzeń uzupełnione obliczanymi odprowadzeniami ortogonalnymi X, Y, Z, aktualna częstość akcji serca HR, osiągnięty procent przyjętej częstości maksymalnej i jej wartość submaksymalna, ilość pobudzeń komorowych VEB/min., wartość ekwiwalentu metabolicznego MET, iloczyn ciśnienia skurczowego i aktualnego rytmu serca RPP, aktualne parametry próby (rodzaj protokołu, czas badania, faza badania, czas trwania etapu, czas do końca etapu, obciążenie) i zespoły średnie oraz parametry odcinka ST dla wszystkich odprowadzeń. Bieżące uśrednione zespoły PQRST są prezentowane na tle zespołu z fazy spoczynkowej. Możliwy jest także pomiar lub wpisywanie na żądanie kolejnych wartości ciśnienia tętniczego krwi NIBP. W badaniach spoczynkowych możliwa jest prezentacja i wydruk automatycznie wykonywanych pomiarów amplitudowo-czasowych i pozycji diagnostycznych.

Mierzone parametry są w czasie badania nadzorowane według wybranych kryteriów. Wartości graniczne ustawiane są dla: obniżenia i uniesienia poziomu ST w punkcie pomiaru, różnicy aktualnego i początkowego poziomu ST, submaksymalnej wartości HR oraz ilości pobudzeń komorowych na minutę. Przekroczenie ustawionej wartości parametru jest sygnalizowane na ekranie.

Elastyczność systemu

Czas trwania każdego etapu i obciążenie mogą być programowane. Przygotowane przez użytkownika schematy przebiegu prób wysiłkowych są pamiętane przez system. W trakcie badania można przejść na ręczne ustawianie czasu trwania etapu i parametrów obciążenia oraz zmiany położenia znaczników definiujących pomiar parametrów odcinka ST.

Archiwizowanie wyników badań

Integralna baza danych pacjentów umożliwia porównywanie i powtórną analizę zapamiętanych badań oraz sporządzanie dodatkowych wydruków w wybranym formacie. Możliwe jest pamiętanie do kilku tysięcy badań i ich eksportowanie na dyski komputerowe lub do innego komputera.

Raport z badania wysiłkowego w postaci wydruku na arkuszach formatu A4 może zawierać następujące elementy: podsumowanie badania (zawierające podstawowe dane dotyczące wykonanej próby oraz tabelę opisującą poszczególne jej etapu), raport trendów zmian mierzonych parametrów w czasie badania (HR, NIBP, VEB/min., MET, RPP, poziom i nachylenie odcinka ST w odprowadzeniu o maksymalnym obniżeniu lub uniesieniu, poziom i nachylenie w odprowadzeniach X, Y, Z) z wykresem zmian obciążenia zadanego cykloergometrem lub bieżnią (prędkość i nachylenie) oraz raporty etapowe i raporty zdarzeń.

Dane techniczne

• Skład zestawu: komputer, monitor LCD, drukarka laserowa, bezprzewodowy moduł EKG, bieżnia i/lub cykloergometr
• Komunikacja: bezprzewodowa (radiowa)
• Zasięg radia bluetooth: >10 m
• Ilość odprowadzeń: 12
• Impedancja wejściowa: 20 MOhm
• Potencjał elektrod: ±300 mV
• Tłumienie sygnału wspólnego: >100 dB
• Rozdzielczość amplitudowa: 2,36 μV/LSB
• Poziom szumów własnych: <30 μV
• Zakres wysterowania: ±20mV
• Pasmo przenoszenia: 0,05 - 150 Hz
• Filtr sieciowy: 50 Hz
• Filtry mięśniowe: 35, 20 Hz
• Stabilizacja linii izoelektrycznej
• Zabezpieczenie defibrylacyjne
